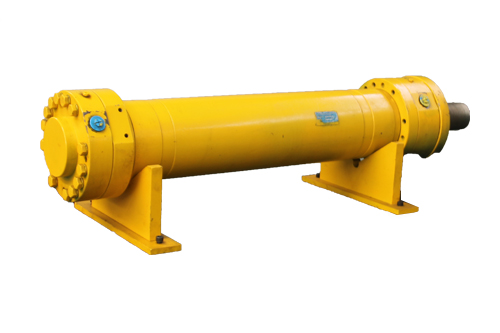

JB2162-91型冶金设备用液压缸

JB2162-91型冶金设备用液压缸

  • 所属分类:JB2162系列冶金液压缸
  • 浏览次数:
  • 发布日期:2021-07-10 11:47:44
  • 产品概述
  • 性能特点
  • 技术参数

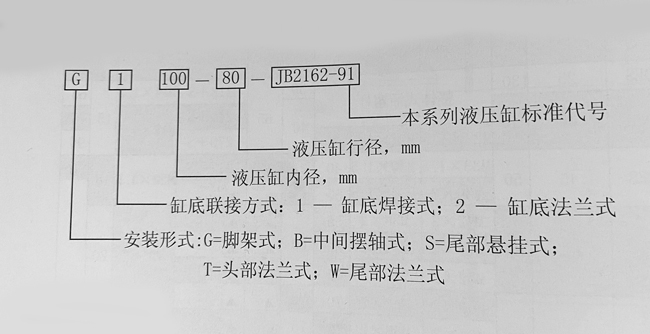

JB2162-91型冶金设备用液压缸实意机部部颈标准油缸,主要用于重型冶金机械以及其行业中。为单活塞杆双作用液压缸,有五种安装连接形式。




液压缸是液压体系中将液压能转换为机械能的执行元件。其毛病可基本归纳为液压缸误动作、无力推进负载以及活塞滑移或爬行等。由于液压缸出现毛病而导致设备停机的现象屡见不鲜,因此,应重视液压缸的毛病诊断与运用保护工作。

一、毛病诊断及处理

1、误动作或动作失灵

原因和处理方法有以下几种:

(1)阀芯卡住或阀孔阻塞。当流量阀或方向阀阀芯卡住或阀孔阻塞时,液压缸易产生误动作或动作失灵。此刻应查看油液的污染情况;查看脏物或胶质沉淀物是否卡住阀芯或阻塞阀孔;查看阀体的磨损情况,清洗、替换体系过滤器,清洗油箱,替换液压介质。

(2)活塞杆与缸筒卡住或液压缸阻塞。此刻无论如何操纵,液压缸都不动作或动作甚微。这时应查看活塞及活塞杆密封是否太紧,是否进入脏物及胶质沉淀物:活塞杆与缸筒的轴心线是否对中,易损件和密封件是否失效,所带负荷是否太大。

(3)液压体系操控压力太低。操控管路中节省阻力或许过大,流量阀调理不当,操控压力不合适,压力源受到干扰。此刻应查看操控压力源,确保压力调理到体系的规定值。

(4)液压体系中进入空气。主要是因为体系中有泄漏产生。此刻应查看液压油箱的液位,液压泵吸油侧的密封件和管接头,吸油粗滤器是否太脏。若如此,应补充液压油,处理密封及管接头,清洗或替换粗滤芯。

(5)液压缸初始动作缓慢。在温度较低的情况下,液压油黏度大,流动性差,导致液压缸动作缓慢。改进方法是,替换黏温性能较好的液压油,在低温下可凭借加热器或用机器自身加热以提升启动时的油温,体系正常工作油温应保持在40℃左右。

技术性能:

  1. 公称压力:16MPa

  2. 适用介质:矿物油、磷酸酯、水一乙二醇

  3. 适用温度:-30~+100℃

液压缸内径D

活塞行程S

活塞杆直径dmm

活塞面积F cm²

活塞杆面积F1 cm²

活塞杆端有效面积F2 cm²

工称压力(kgf/cm²)

63

100

160

Z小/Z大

推力/N

拉力/N

推力/N

拉力/N

推力/N

拉力/N

50

50/500

28

19.64

6.16

13.48

1240

850

1960

1350

3140

2160

63

63/630

36

31.17

9.62

21.55

1964

1357

3117

2155

4990

3450

80

80/800

45

50.27

15.90

34.37

3160

2170

5030

3440

8000

5500

100

100/1000

56

78.54

23.76

54.78

4950

3450

7850

5480

12570

8760

125

125/1250

70

122.70

38.48

84.22

7725

5320

12270

8420

19630

13500

160

160/1600

90

201.06

63.62

137.44

12670

8660

20100

13740

32170

22000

200

200/2000

110

314.20

95.03

219.17

19790

13800

31400

21920

50270

35000

250

250/5000

140

490.87

153.94

336.93

30925

21227

49087

33693

78540

53910
