油路块的重要性了解吗?如何进行合理设计?

01 油路块的重要性

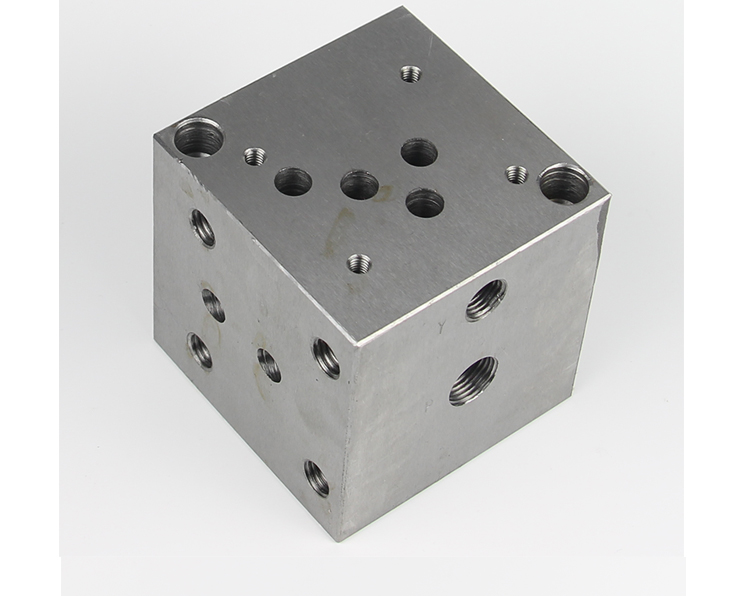

油路块是控制液压油工作的一个方块，也就是被安装在液压系统中的一个小的装置，通常是由金属制成的。

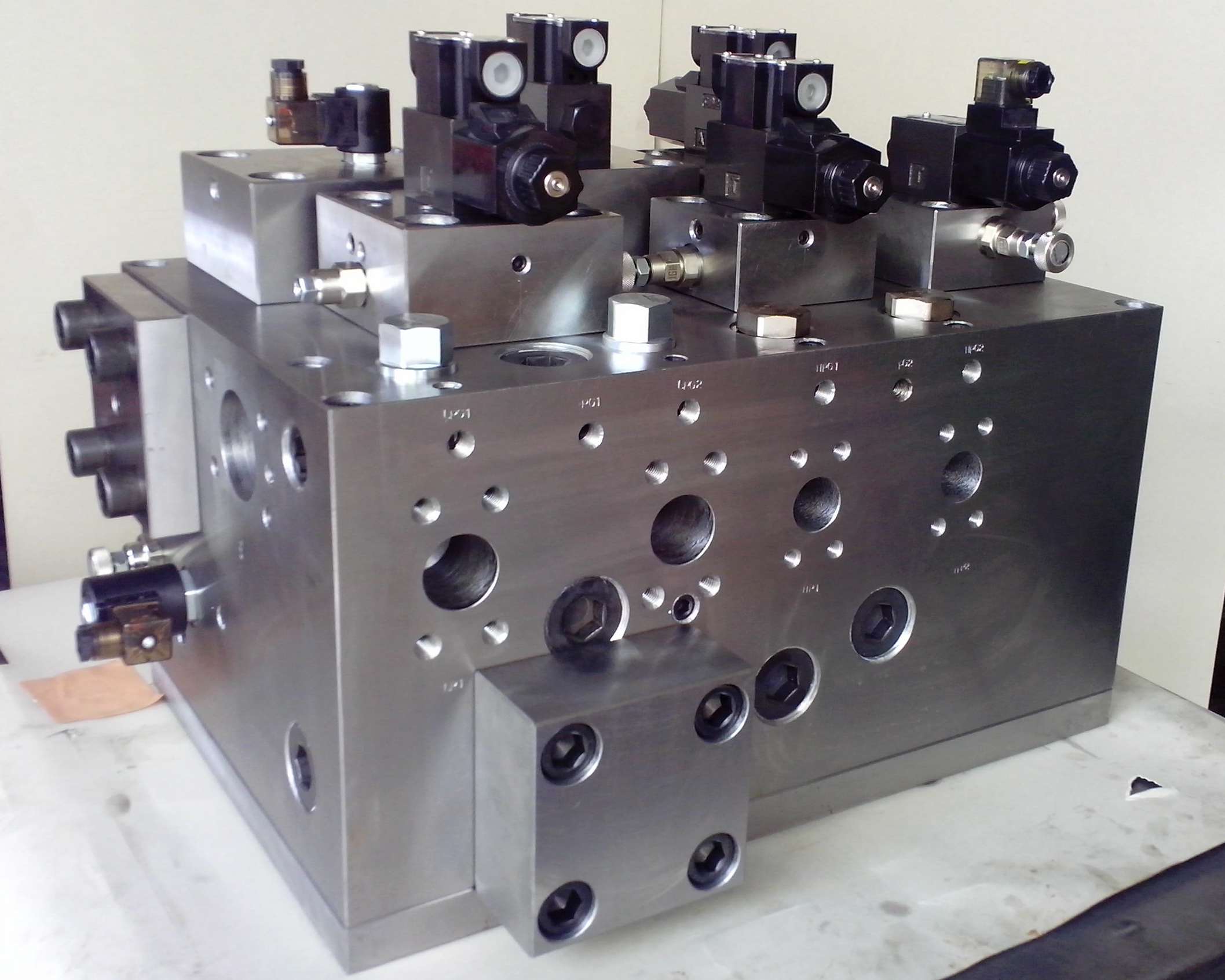

液压系统中液压元件的配置形式当前多采用集成化配置，其中集成块式配置是在油路块表面安装板式液压阀，具有结构紧凑、维护

方便的特点。

液压阀块油路块加工是液压系统无管化连接方式的一种常用方法(又称插装阀)，它不仅能简化液压系统的设计和安装，而且便于实现

液压系统的集成化和标准化，可以简化液压系统的安装、检修、更换以及后期的维护保养，有利于降低制造成本，提高精度和可靠性。

02 油路块的原理性能

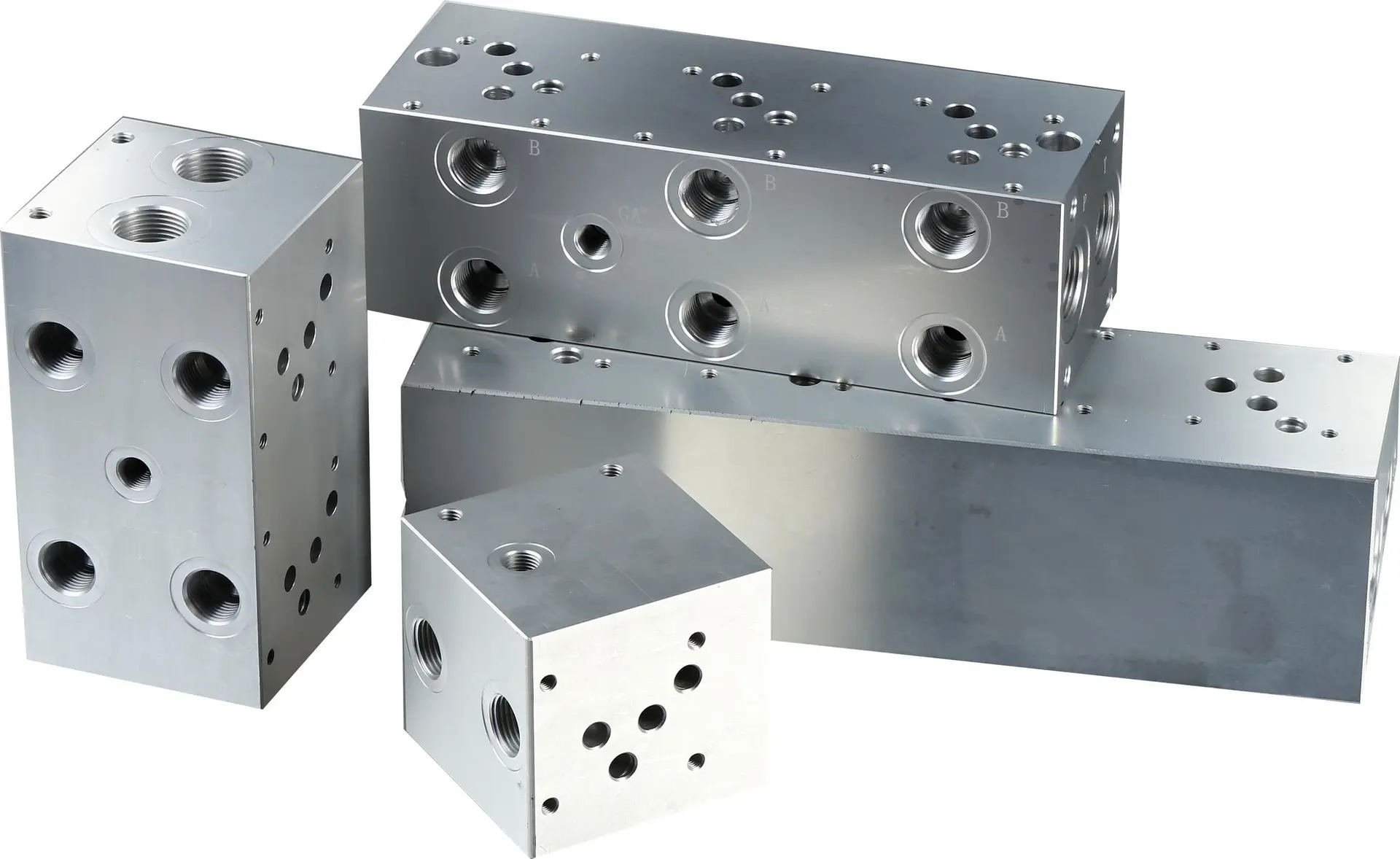

这个与系统压力及液压阀块油路块加工的通径有关，液压阀块油路块加工上一般都有压力油口、工作油口、回油口。假设阀块放置

于平面上，液压阀块油路块加工水平方向孔道上的内力是平衡的。但其竖直孔道的力自身不能平衡，这个力就传递到基座上，与其

反作用力平衡。这个力大小等于工作压力×受力面积（液压基本原理）即：F=P1*pi*D^2/4+P2*Pi*D^2/4+...........其中P为不同孔道

内的压力，D为阀块的通径。

所以，日常生活中，我们可以看到，工作压力小，且通径小的阀块其固定螺栓较细，而工作压力高，通径大的液压阀块油路块加工其

固定螺栓较粗。液压阀块油路块加工是液压系统无管化连接方式的一种常用方法，又称插装阀。液压阀块油路块加工在液压系统中

的重要性已越来越被人们所认识，其应用范围也越来越广泛。

03 油路块常规设计流程

油路块有一个不太方便的地方，就是对于每一个液压系统均需要按照液压原理图单独设计油路块。随着液压系统复杂程度的提高，

这也增加了液压阀块油路块加工设计的难度，若设计考虑不周，就会造成制造工艺复杂、液压阀块油路块加工成本提高、原材料浪费、

使用维护烦琐等一系列问题。

油路集成块的常规设计步骤

1.确认原理图和元件

首先需要根据原理图分出阀和油路的连接，并确认元件的清单，划分并整理出所需的元件清单。　

2.数据库的建立

需要从标准的数据库中寻找出各标准件，同时还需要对所使用的一些非标准件进行设计并保存。

3.绘制油路块立体图

当其绘制油路块立体图时，需要确定各阀安装底板的位置。

A.先建立油路块的外形。

B.在暂定关于油路块外形的尺寸。

C.紧接着摆放元器件。这需要找出所需元器件的安装面底板和孔模型，并且在这个过程中可运用命令语旋转、移动安装面底板到合适

的位置。

4.油孔连接

这个流程是需要将要连接的孔连接在一起。当其在进行油路的连接时不必计算孔深度、坐标，设计者可一边在二维展开图上进行设计

，也可一边通过三维透视图清楚地看到油路连接的情况，并对其修改。

对于每一个液压系统均需要按照液压原理图单独设计油路块。其优点是简化液压系统的安装、检修、更换以及后期的维护保养。缺点

是设计和加工要求较高，单件成本高，不适合单件小批量生产。
